Kurtyna świetlna CEGARD/MAX-16T-1600-IP65

producent: CEDES
gwarancja:12 miesięcy
Kurtyna świetlna CEGARD/MAX-16T-1600-IP65
Rozmiar
Krótki opis
  • Napięcie zasilania: 17-240V AC/DC
  • Wymiary: 14x16x1600mm
  • Wysokość aktywna: 1522mm
  • Zasięg działania: 1-12m
  • Liczba wiązek świetlnych: 16
  • Wyjście przekaźnikowe NC/NO
Cena brutto
Wysyłka
Sprzedawane po
1para
Do koszyka
para ()
PEŁEN OPIS

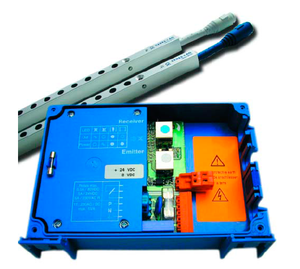

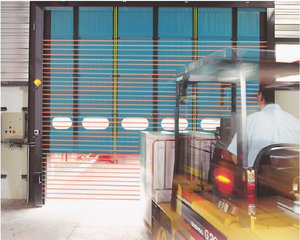

Kurtyny świetlne CEDES typ CEGARD/MAX-16T-1600-IP65  to doskonałe zabezpieczenie światła otworu przejścia / przejazdu o szerokości do 12 metrów, dzięki 16 równoległym wiązkom świetlnym. Całkowita wysokość aktywnej bariery podczerwieni to 1522mm. Minimalny pionowy wymiar obiektu wykrywalnego przez kurtynę to 80mm. Kurtyny te znajdują zastosowanie m.in. w bramach przemysłowych segmentowych, bramach szybkobieżnych, bramach rolowanych, bramach segmentowych garażowych, drzwiach automatycznych wind. W komplecie wraz z kurtynami znajduje się sterownik  z  zasilaniem uniwesalnym 17-240V AC/DC oraz bezpotencjałowym wyjściem przekaźnikowym NC/NO.

Kurtyny są dostępne również w wersji z funkcją wygaszania wiązek świetlnych (typ CEGARD/MAX-G, wyślij nam zapytanie ofertowe), które można montować bezpośrednio w prowadnicach bramy.  Wówczas brama poruszając się w dół (podczas zamykania) powoduje przerywanie wiązek kolejno z góry na dół. Układ elektroniczny bariery świetlnej rozpoznaje, że jest to ruch bramy, a nie przeszkoda. Tak więc w zależności od zapotrzebowania, można zainstalować idealne rozwiązanie, które spełni Twoje oczekiwania.



Parametry podstawowe:
Wymiary:   12x16x1600mm
Wysokość aktywna:   1522mm
Zasięg działania:   od 1,0 do 12,0m
Liczba wiązek świetlnych:   16
Odległość osi symetrii    80mm
wiązek świetlnych poziomych
Wysokość najniższej wiązki świetlnej   20mm
Obudowa:   aluminiowa
 Stopień szczelności kurtyn:
   IP 65 (wersja IP67 dostępna na zapytanie)
 Temperatura pracy:
   od -20°C do +65°C

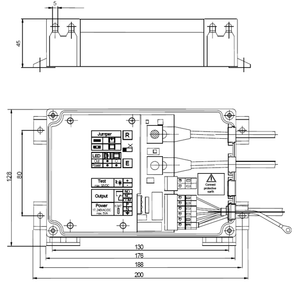

Sterownik:
Wymiary:   200x128x45
Stopień szczelności:   IP 54
Temperatura pracy:   od -20°C do +65°C

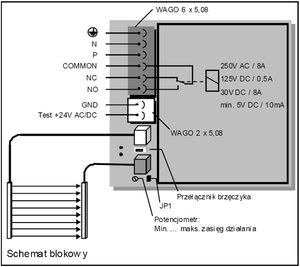

Wtyczki połączeniowe:   WAGO 6x5.08
    WAGO 2x5.08

Parametry elektryczne:
Napięcie zasilające:   17-240V AC/DC
Pobór prądu:   150mA
Wyjście przekaźnikowe:   250V AC / 8 A
    125V DC / 8 A
    30V DC / 8A
    min 5V DC / 10mA
Wyjście testowe:   10-24V DC
Czas reakcji:   <180ms (najczęściej 90ms)

 Połączenia elektryczne:

  Przewód nadajnika (TX):
   Ø6,5mm, czarny PVC, długość 5 metrów,
     biała wtyczka mini-DIN8

 Przewód odbiornika (RX):
   Ø6,5mm, czarny PVC, długość 15 metrów,
    niebieska wtyczka mini-DIN8

 Normy i certyfikaty:

 Wytrzymałość mechaniczna na udary i wibracje:
   IEC 60068-2-6, IEC 60068-2-9
 Emisja Elektromagnetyczna:
   EN 50081-1
(dźwigi, schody, chodniki ruchumowe)    EN 12015
 Odporność elektromagnetyczna:
   EN 50082-1
(dźwigi, schody, chodniki ruchumowe)    EN 12016
Urządzenia zabezpieczające do drzwi i bram z napędem:    EN 12978
 Certyfikat zgodności:
   CE, CSA (nr: 1394504)
 Dyrektywy UE:
    Maszynowa 98/37/EC, z poprawkami 98/79/EC


Instrukcje, atesty, certyfikaty:
- instrukcja montażu dla CEGARD/MAX-T32 - [ENG]
- specyfikacja techniczna dla CEGARD/MAX-T32 - [ENG]
- prospekt firmowy dla CEGARD/MAX-T32 - [ENG]

- instrukcja montażu dla CEGARD/MAX-G32 - [PL]
- specyfikacja techniczna dla CEGARD/MAX-G32 - [ENG]
- prospekt firmowy dla CEGARD/MAX-G32 - [ENG]
