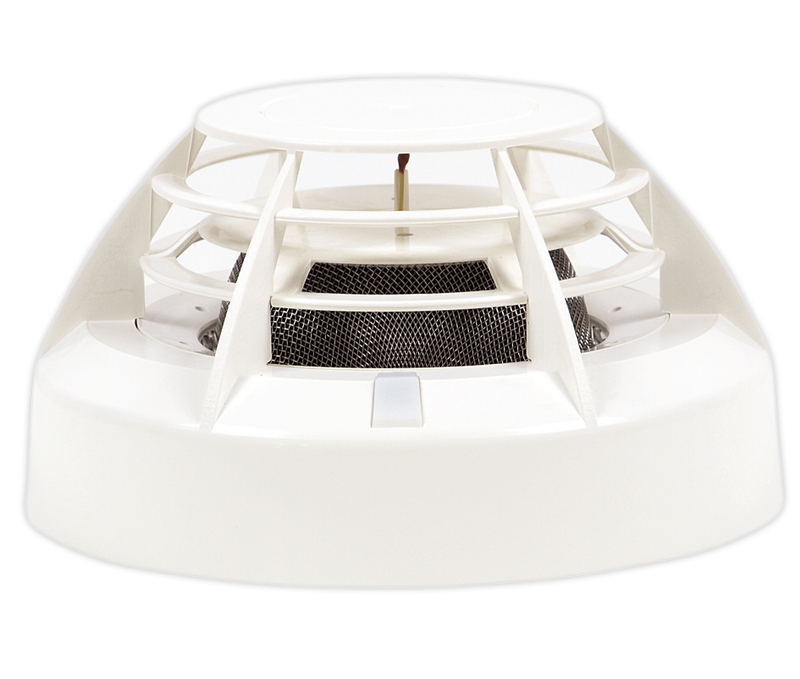

Czujka dwusensorowa (dymu i ciepła) DOT-40

Optyczno-temperaturowa czujka dymu DOT-40 jest przeznaczona do wykrywania dymu i wzrostu temperatury, towarzyszących powstawaniu pożaru we wczesnym stadium jego rozwoju. Wbudowane dwa sensory: dymu i ciepła, pozwalają na stosowanie czujki w pomieszczeniach, gdzie w przypadku pożaru może pojawić się widzialny dym lub następuje wzrost temperatury, albo oba te czynniki występują jednocześnie. Czujka jest przydatna do wykrywania wszystkich rodzajów pożarów (od TF1 do TF6 oraz TF8). Czujka DOT-40 jest czujką analogową, z automatyczną kompensacjączułości, tzn. utrzymująca stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia, jak również kondensacji pary wodnej.

Dane techniczne:
Napięcie pracy: 12 ÷ 28 V DC
Maksymalny pobór prądu ≤ 60 μA
Prąd alarmowania 20 mA
Sposób kodowania trybu pracy: mechaniczny (zwora)
Wykrywane pożary testowe: od TF1 do TF8
Temperatura pracy od - 25°C do + 55°C
Dopuszczalna wilgotność względna do 95 % przy 40 °C
Wymiary (z gniazdem) Ø 115 x 71 mm
Masa (bez gniazda) 0,15 kg

Zasada działania czujki DOT-40

Czujka DOT-40 ma wbudowane dwa sensory: dymu i ciepła. Sensor dymu typu rozproszeniowego, działa na zasadzie pomiaru promieniowania rozproszonego przez cząstki aerozolu (dymu), które dostały się do optycznej komory pomiarowej. Znajdująca się w komorze pomiarowej fotodioda nie odbiera promieniowania podczerwonego, emitowanego przez diodę elektroluminescencyjną, dopóki do komory nie wnikną cząstki dymu. Sensor ciepła reaguje na wzrost temperatury występującej podczas pożaru. Informacje z obu sensorów podlegają zaawansowanej analizie sygnałowej przez odpowiednio oprogramowany procesor, który ocenia stan zagrożenia pożarowego.

Czujka, dzięki możliwości autokompensacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej, a także przy zmianach ciśnienia lub w warunkach kondensacji pary wodnej.
