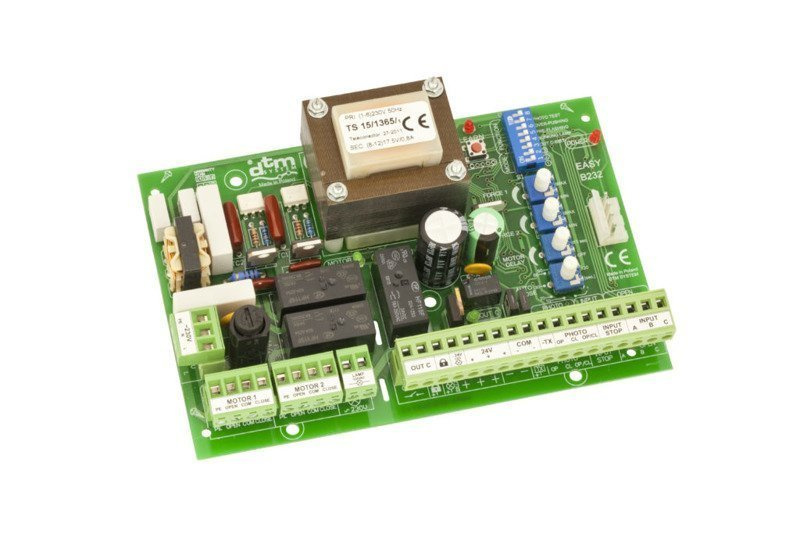

Sterownik bramy dwuskrzydłowej DTM EASY B232
- Podstawowe zastosowanie to sterowanie siłownikami bram dwuskrzydłowych. Sterownik posiada bardzo prosty interfejs użytkownika, który znacznie upraszcza proces uruchomienia, dysponując jednocześnie zaawansowanymi rozwiązaniami funkcjonalnymi.
Obudowa natynkowa, uproszczona obsługa (dip-switche i potencjometry), bez wbudowanego radioodbiornika, obsługuje dwa siłowniki, dodatkowy wolny kanał, miękki start i stop.
PARAMETRY PODSTAWOWE
| zasilanie: |
230V AC, 50Hz |
| pobór mocy w stanie spoczynku: |
8VA |
| temperatura pracy (min./max.): |
-20°C / +55°C |
| gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): |
180x95x241mm |
| sposób montażu: |
obudowa natynkowa o stopniu szczelności IP-55 |
| waga: |
1,2kg |
|
ELEMENTY WYKONAWCZE
| wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość): |
230V AC / 2x350W / brak / 2 |
| regulacja mocy siłownika: |
elektroniczna przy pomocy potencjometrów |
| wyjście lampy sygnalizacyjnej: |
przekaźnikowe 230VAC, max.6A oraz typu OC, max. 24VDC/6W |
| wyjście zasilania peryferii (fotokomórki, itp.): |
24V DC, 0,5A |
| wyjście zasilania nadajników fotokomórek: |
typu OC (patrz funkcja foto testu) |
| wyjście rygla bramowego: |
12V DC, załączane na 8 sek. przy rozpoczęciu otwierania |
| wyjście dodatkowe: |
przekaźnikowe (bezpotencjałowe), max. 1A/30V AC/DC, pracujące w trybie bistabilnym lub mostabilnym o czasie załączenia 4 sek. |
| wejścia fotokomórki / liczba: |
typu NC / 3 |
| wejście ręcznego sterowania OPEN A, OPEN B, OPEN C: |
typu NO |
| wejście ręcznego sterowania STOP: |
typu NC |
| regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu: |
max. 255 sek. (z dokładnością do 1 sek.) funkcja nauki |
| regulacja czasu autozamykania: |
1sek. do 120sek. (przy pomocy potencjometru) |
| regulacja czasu opónienia ruchu pomiędzy skrzydłami: |
1 sek. do 15 sek. (przy pomocy potencjometru) |
|
FUNKCJONALNOŚĆ
| interfejs użytkownika: |
zrealizowany w oparciu o potencjometry obrotowe, multiprzełącznik typu DIP-SWITCH i microswitch LEARN z diodą LED |
| możliwość wyłączenia wewnętrznego przerywacza lampy sygnalizacyjnej: |
tak |
| funkcja autozamykania: |
tak, w odpowiednim trybie pracy sterownika |
| funkcja foto-zamykania: |
tak, z czasem opónienia 5 sekund, w odpowiednim trybie pracy |
| foto test (testowanie fotokomórek przed ruchem bramy): |
tak |
| tryby pracy fotokomórek: |
zgodnie z ustawionym trybem pracy sterownika |
| funkcja nauki: |
dwa tryby (uproszczony, rozszerzony) |
| wstępne załączenie lampy sygnalizacyjnej: |
tak, 5 sek. przed ruchem bramy |
| sterowanie radiowe: |
w opcji, poprzez dostępne na płycie złącze dla odbiornika radiowego |
| funkcja furtki: |
tak, w odpowiednim trybie pracy |
| pełna siła przy starcie: |
tak |
|
