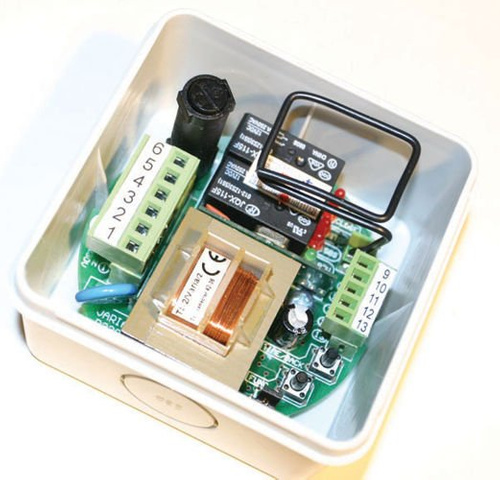

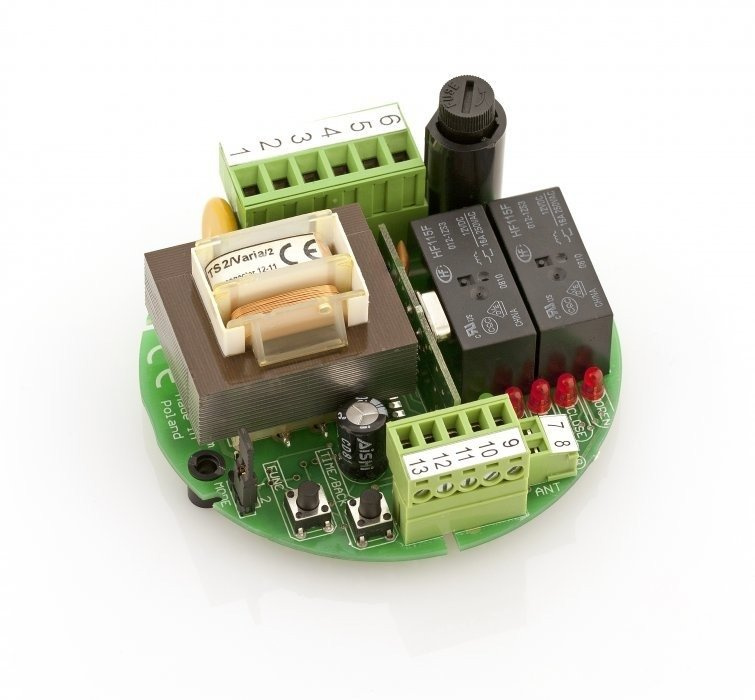

Sterownik rolety DTM VARIA R230
- Przeznaczony do sterowania roletami zewnętrznymi, markizami, kratami, itp.
- - kompaktowa obudowa umożliwia umieszczenie pod tynkiem lub w kasecie rolety
- - wbudowany odbiornik radiowy
- - sterowanie pilotem radiowym i ręcznym włącznikiem chwilowym
VARIA R230 to sterownik do wszelkiego rodzaju napędów rolet, markiz, krat itp. Wyjście przekaźnikowe pozwala na dołączenia silnika o napięciu roboczym wartości 230VAC i mocy do 600W. Sterownik standardowo ma wbudowany odbiornik radiowy serii DTM433MHz, posiada również szereg wejść sterujących i zabezpieczających.
NAJWAŻNIEJSZE CECHY
-
kompaktowa obudowa umożliwia umieszczenie pod tynkiem lub w kasecie rolety
-
sterowanie pilotem radiowym i ręcznym włącznikiem chwilowym
-
dowolność w przypisywaniu funkcji sterownika do przycisków pilota
| Parametry podstawowe | ||
| zasilanie | 230V AC, 50Hz | |
| pobór mocy w stanie spoczynku | 2VA | |
| pojemność pamięci | 15 pilotów z serii ZSP | |
| temperatura pracy (min./max.) | -20°C /+55°C | |
| gabaryty zewnętrzne obudowy (szer. x głęb. x wys.) | 89x89x52 mm | |
| sposób montażu | obudowa natynkowa lub puszka instalacyjna Ø88mm i gł. 40mm |
|
| waga | 0,17kg | |
| Elementy wykonawcze | ||
| wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość | 230V AC / 600W / brak / 1 | |
| wejście ręcznego sterowania OTWIERA (otwieranie-stop): | typu NO | |
| wejście ręcznego sterowania ZAMYKA (zamykanie-stop): | typu NO | |
| wejście ręcznego sterowania STOP | typu NC | |
| wejście ręcznego sterowania KROK ZA KROKIEM | typu NO | |
| współpraca z wyłącznikami krańcowymi | tylko wewnętrznymi siłownika (wykrywanie rozłączenia obwodu prądowego) | |
| regulacja czasu otwierania i zamykania | 1 sek. do 255 sek. (z dokładnością do 1 sek.) | |
| Parametry radiowe | ||
| moduł radiowy | zintegrowany, superheterodynowy, zapewniający wysoką niezawodność, powtarzalność i odporność na zakłócenia radiowe | |
| zabezpieczenie transmisji | 64-bitowy kod dynamicznie zmienny Keeloq® praktycznie w 100% odporny na włamania drogą radiową | |
| rodzaj modulacji / częstotliwość | ASK / 433,92MHz | |
| impedancja wejściowa anteny | 50Ω | |
| antena | wewnętrzna, zaciski do podłączenia anteny zewnętrznej | |
| Pozostałe parametry | ||
| komórka pamięci | zawiera dane na temat każdego pilota i jego konfiguracji | |
| mikrokontroler | Microchip, 8-bitowy z rodziny PIC12 | |
| pamięc konfiguracji urządzenia | nieulotna, zawarta wewnątrz mikrokontrolera | |
| ochrona przed krytycznymi zdarzeniami | Watch Dog, Brown Out Detected, Power on Reset, bezpiecznik topikowy w układzie zasilania silnika, bezpieczniki polimerowe w układzie zasilania sterownika i w obwodzie zasilania akcesoriów, warystor na wejściu zasilania sieciowego | |
| Funkcjonalność | ||
| interfejs użytkownika | sprzętowy interfejs zrealizowany na pięciu diodach LED i dwóch przyciskach obsługujących proste MENU | |
| pomijanie kroku STOP po samoczynnym zatrzymaniu siłownika w trybie KROK ZA KROKIEM | tak | |
| czas zwłoki przy nagłej zmianie kierunku ruchu | tak, 1 sek. | |
Instrukcje, certyfikaty i atesty:
- instrukcja DTM System VARIA R230 - [PL]
- certyfikat CE DTM System VARIA R230 - [PL]
