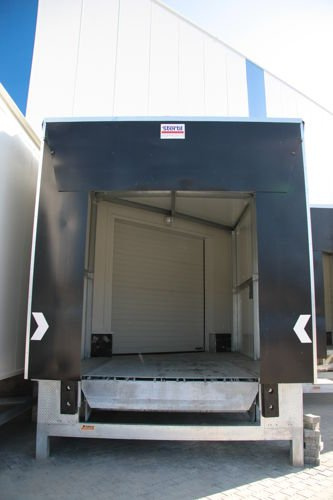

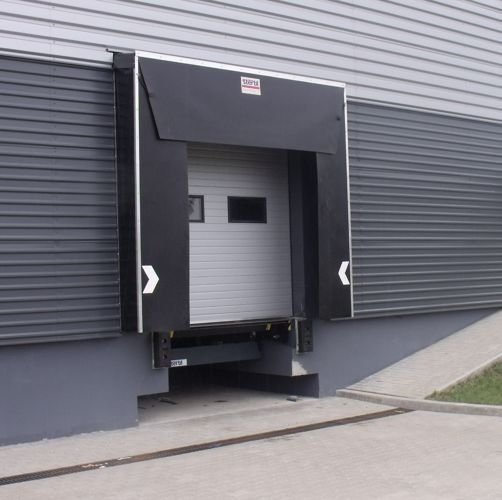

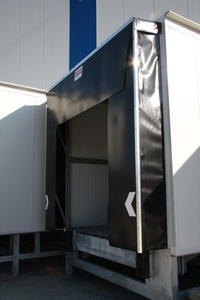

Uszczelnienie bramowe fartuchowe STERTIL WE 574

Uszczelnienie bramowe fartuchowe montowane na fasadzie budynku w obrębie otworu bramowego na stanowisku przeładunkowym ma na celu ograniczenie strat ciepła oraz zapewnienie ochrony przed wpływami atmosferycznymi podczas czynności przeładunkowych. Uszczelnienie współpracuje z bramą oraz urządzeniami przeładunkowymi obejmującymi mosty przeładunkowe, rampy, mostki sprężynowe, płyty stalowe i aluminiowe. Trzy elementy: most, brama i uszczelnienie tworzą łącznie kompletne stanowisko przeładunkowe.

Charakterystyka:
Odporność na dewastację  >> uchylna wahliwa rama przednia wsparta na czterech ramionach zawiasowych, cofająca się na fasadę w przypadku niewspółosiowego do bramy, najazdu pojazdu ciężarowego
Przyjazne dokowanie >> rzucające się w oczy trwałe oznakowanie fartuchów białymi strzałkami kierunkowymi pomocne kierowcy do współosiowego z bramą naprowadzenia pojazdu do stanowiska przeładunkowego
Trwałość oznakowania  >> strzałki kierunkowe trwale wtopione w strukturę materiału fartucha
Praktyczna kolorystyka  >> fartuchy w kolorze czarnym nie wymagające konserwacji
Odporność wiatrowa  >> boczne fartuchy spięte linką gumową zapobiegającą rozchyleniu pod wpływem silnego wiatru i wpadaniu fartucha górnego za fartuchy boczne
Dopasowanie do pojazdu >> fartuchy winylowe gr. 3 mm z dwiema siatkami tkaninowymi wtopionymi w strukturę, w sposób zwiększający sztywność w jedną stronę, w celu lepszego przylegania do boków pojazdu
Przyjazny montaż >> skręcana konstrukcja modułowa (trzy niezależne elementy: dwa boki i część górna) umożliwia scalenie całości na poziomie terenu lub kolejnymi krokami na fasadzie, dzięki czemu do montażu wystarczają dwie osoby
Łatwy montaż >> wszystkie fartuchy i aluminiowe profile zamontowane wstępnie na ramie stalowej, ramy boczne i górna z gotowymi otworami do mocowania na ścianie budynku, dołączona instrukcja montażowa pozwala złożyć krok po kroku wszystkie elementy w całość
Niezmienność wymiarów  >> mocna konstrukcja wsporcza z ramionami zawiasowymi wyklucza możliwość rozchylania się ramiaków fartuchowych dołem w kierunku na zewnątrz

Parametry techniczne:
Szerokość zewnętrzna: 3400 mm
Wysokość zewnętrzna w płaszczyźnie fasady: 3400 mm
Wysokość zewnętrzna w płaszczyźnie odsadzenia: 3300 mm
Spadek górnego poszycia od tyłu ku przodowi: 100 mm
Głębokość zabudowy: 550 mm
Wysokość fartucha górnego: 1000 mm
Szerokość fartuchów bocznych: 675 mm
Materiał fartuchów: tkanina winylowa gr. 3 mm w kolorze czarnym wzmocniona dwiema warstwami siatki tkaninowej
Materiał poszycia bocznego: tkanina w kolorze czarnym, Bisonyl o gramaturze 620 g/m2
Odwodnienie: poszycie górne ze spadkiem 100 mm ku przedniej krawędzi, zakończone aluminiową rynienką umożliwiającą boczny odpływ wody deszczowej
Zalecany poziom montażowy: poziom platformy mostu przeładunkowego (poziom posadzki hali)
Zalecany poziom montażowy ponad poziomem podjazdu: 1200 mm
Zalecane gabaryty pojazdu ciężarowego (przy montażu 1200 mm): szerokość 2200÷2800 mm, wysokość 3500÷4200 mm


Gwarancja: 12 miesięcy
