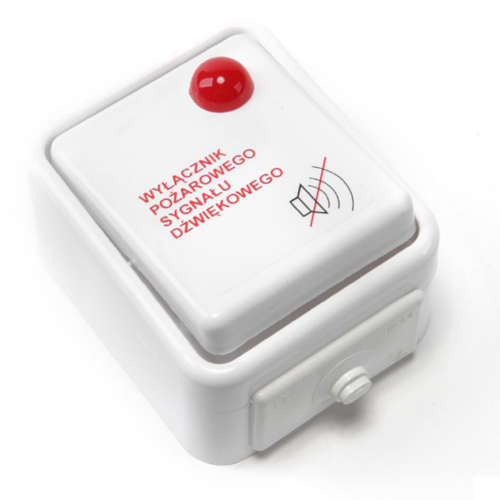

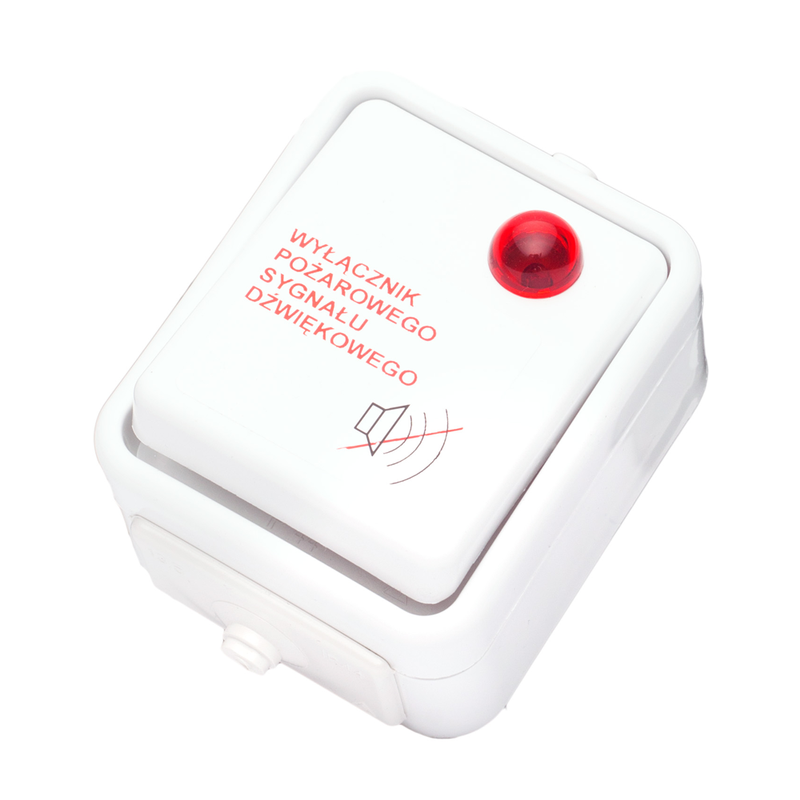

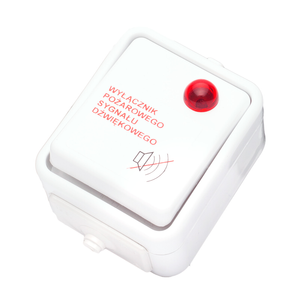

Wyłącznik sygnału dźwiękowego WSD-1 przeznaczony jest do współpracy z sygnalizatorami akustycznymi SA-K5, SA-K6, SA-K7 oraz sygnalizatorami głosowymi SG-Pgw i SGO-Pgz. Zadaniem wyłącznika jest wyłączenie sygnału akustycznego pochodzącego z wyżej wymienionych sygnalizatorów. Zastosowanie jednego wyłącznika WSD-1 umożliwia wyłączenie tylko jednego sygnalizatora. Posiada Certyfikat Zgodności EC Nr 1438/CPD/0010 oraz Świadectwo Dopuszczenia Nr 0414/2008 wydane przez CNBOP.
Specyfikacja techniczna:
Napięcie zasilania 16-32,5 VDC
Pobór prądu w stanie spoczynku 0 mA
Pobór prądu w stanie działania ok. 15 mA
Szczelność obudowy IP 40
Wymiary 80 x 65 x 50 mm
Budowa wyłącznika:
Wyłącznik składa się z obudowy z tworzywa sztucznego z klawiszem monostabilnym. W klawiszu umieszczono element sygnalizacyjny. Przewody z sygnalizatora dołącza się do zacisków umieszczonych na płytce drukowanej. Wyłącznik montowany jest do ściany dwoma wkrętami. Pojawienie się sygnału alarmowego w centralce sygnalizacji pożarowej lub pojawienie się sygnału alarmowego z tytułu zadziałania czujki, powoduje wysterowanie podłączonego do niej sygnalizatora serii SA-K lub sygnalizatora serii SG. Sygnał akustyczny sygnalizatora można wyłączyć poprzez naciśnięcie klawisza wyłącznika WSD-1. Fakt ten sygnalizuje pulsująca dioda LED. Dioda pulsuje tak długo, dopóki sygnał alarmowy z centralki sygnalizacji pożarowej nie zniknie w wyniku kasowania centralki. Ponowne pojawienie się sygnału alarmowego z centralki lub z tytułu zadziałania czujki spowoduje ponowne zadziałanie odpowiednich sygnalizatorów.
Schemat połączeń:
