- Puszka instalacyjna do systemów pożarowych PIP-3A przeznaczona jest do podłączenia sygnalizatora SG-Pgw oraz sygnalizatora SO-Pp11.

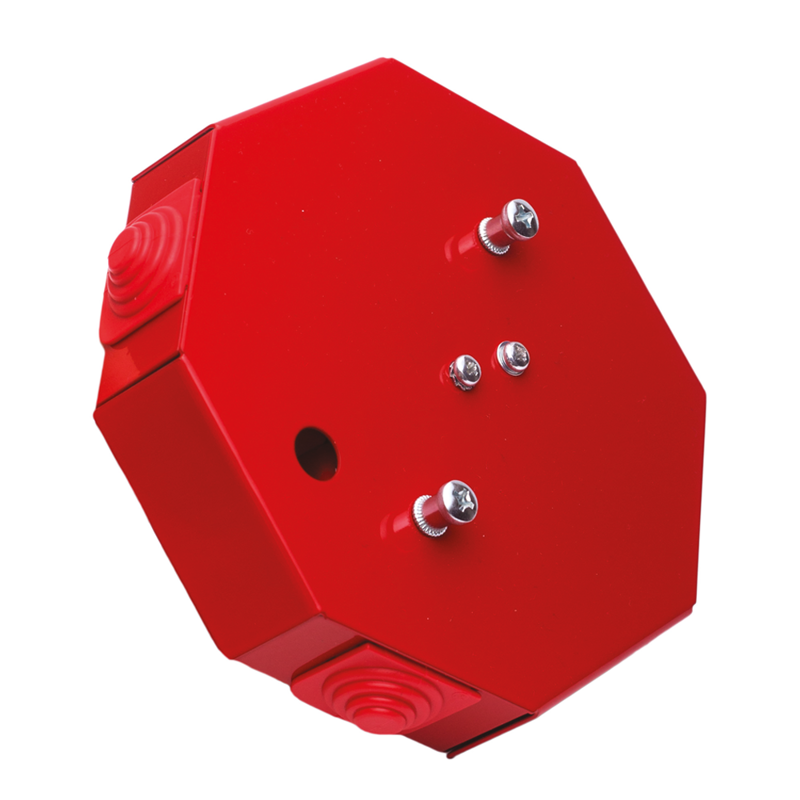

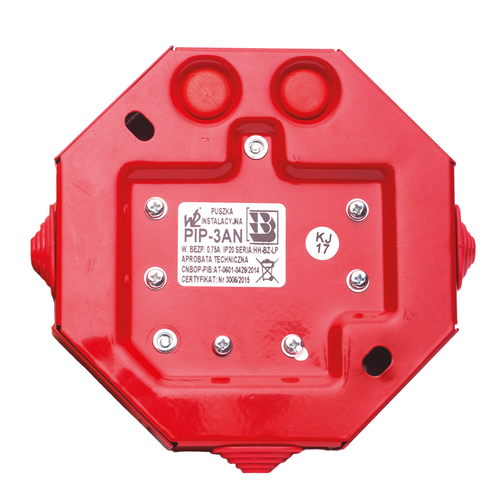

Puszka instalacyjna ppoż. PIP-3A z bezpiecznikiem 0,75A
Puszka instalacyjna do systemów pożarowych PIP-3A przeznaczona jest do podłączenia sygnalizatora SG-Pgw oraz sygnalizatora SO-Pp11.
Dane techniczne:
Napięcie zasilania max 125VAC
Zakres prądowy 0,75A
Średnica kabla instalacyjnego max Ø 10 mm
Przekrój przewodu max 4 mm²
Szczelność obudowy IP 20
Wymiary (ośmiokąt x h) 132 x 30 mm
Budowa PIP-3A
Puszka instalacyjna PIP-3A wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia wyjść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia linii zasilających sygnalizator SG-Pgw lub sygnalizator SO-Pp11 poprzez bezpieczniki oraz linii synchronizacyjnej. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do ściany oraz dwie gwintowane nitonakrętki, do których (poprzez śruby M4) należy zamontować sygnalizator SG-Pgw lub SO-Pp11. Puszka PIP-3A charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej. Puszka PIP-3A składa się z dwóch torów puszki PIP-1A
Schemat połączeń PIP-3A z bezp. 0,75A
