Puszka instalacyjna ppoż. PIP-2AN / PRZELOTOWA / 9x6 mm²

Puszka instalacyjna ppoż. PIP-2AN/PRZELOTOWA/9x6 mm²

Przeznaczona do przedłużania przewodów lub łączenia przewodów o różnych przekrojach w systemach sygnalizacji pożaru.

Dane techniczne PIP-2AN (przekrój przewodu 6mm²) :
Napięcie zasilania    max 125V AC
Średnica kabla instalacyjnego    max Ø 10 mm
Przekrój przewodu    max 6 mm²
Szczelność obudowy    IP 20
Wymiary    155 x 80 x 30 mm

Budowa PIP-2AN:

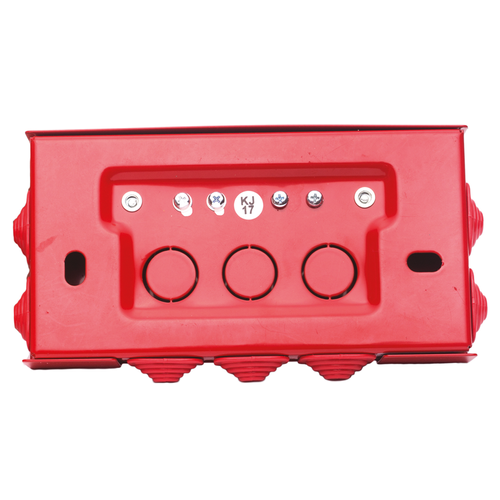

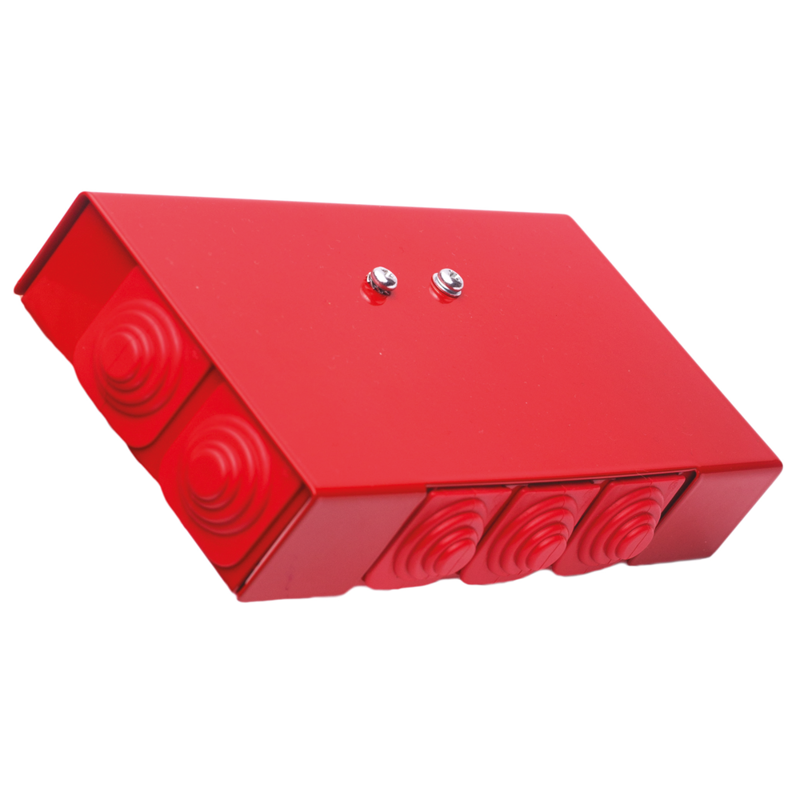

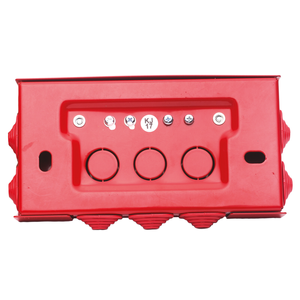

Puszka instalacyjna do systemów pożarowych PIP-2A wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-2A charakteryzuje się przelotowym prostym sposobem prowadzenia linii sygnalizacyjnej.

Schemat połączeń PIP-2AN/PRZELOTOWA/9x6 mm²
