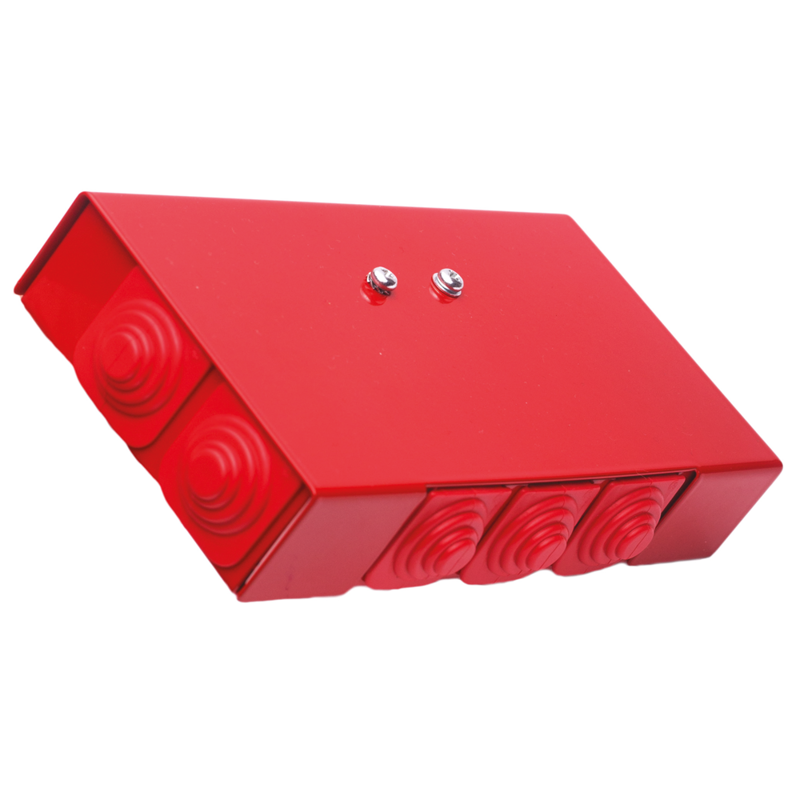

Puszka instalacyjna ppoż. PIP-2AN / ROZGAŁĘŹNA / 3 ŻYŁY / 4 mm²

Przeznaczona do rozgałęziania przewodów 3 żyłowych w systemach sygnalizacji pożaru.

Dane techniczne PIP-2AN

Napięcie zasilania max 125V AC
Średnica kabla instalacyjnego max Ø 10 mm
Przekrój przewodu max 4 mm²
Szczelność obudowy IP 20
Wymiary 155 x 80 x 30 mm

Budowa PIP-2AN

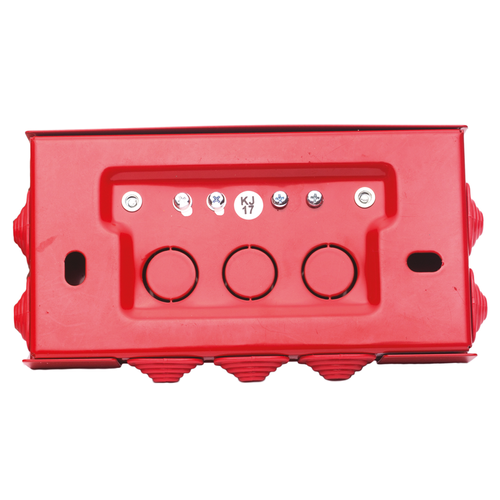

Puszka instalacyjna do systemów pożarowych PIP-2A wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-2A charakteryzuje się przelotowym prostym sposobem prowadzenia linii sygnalizacyjnej.

Schemat połączeń PIP-2AN/ROZGAŁĘŹNA/3 ŻYŁY/4 mm²
