Puszka instalacyjna ppoż. PIP-3AN / ROZGAŁĘŹNA / 4 ŻYŁY / 4 mm²

  • Przeznaczona do do rozgałęziania przewodów 4 żyłowych w systemach sygnalizacji pożaru.
Puszka instalacyjna ppoż. PIP-3AN / ROZGAŁĘŹNA / 4 ŻYŁY / 4 mm²
Puszka instalacyjna ppoż. PIP-3AN / ROZGAŁĘŹNA / 4 ŻYŁY / 4 mm²
Puszka instalacyjna ppoż. PIP-3AN / ROZGAŁĘŹNA / 4 ŻYŁY / 4 mm²
Puszka instalacyjna ppoż. PIP-3AN / ROZGAŁĘŹNA / 4 ŻYŁY / 4 mm²
Kliknij, aby powiększyć
Producent: W2
82,00 zł
/ szt.
Łatwy zwrot towaru w ciągu 14 dni od zakupu bez podania przyczyny

Puszka instalacyjna ppoż. PIP-3AN/ROZGAŁĘŹNA/4 ŻYŁY/4 mm²

Przeznaczona do do rozgałęziania przewodów 4 żyłowych w systemach sygnalizacji pożaru.

Dane techniczne:
Napięcie zasilania    max 125V AC
Średnica kabla instalacyjnego    max Ø 10 mm
Przekrój przewodu    max 4 mm²
Szczelność obudowy    IP 20
Wymiary (ośmiokąt x h)    132 x 30 mm

Budowa  PIP-3AN

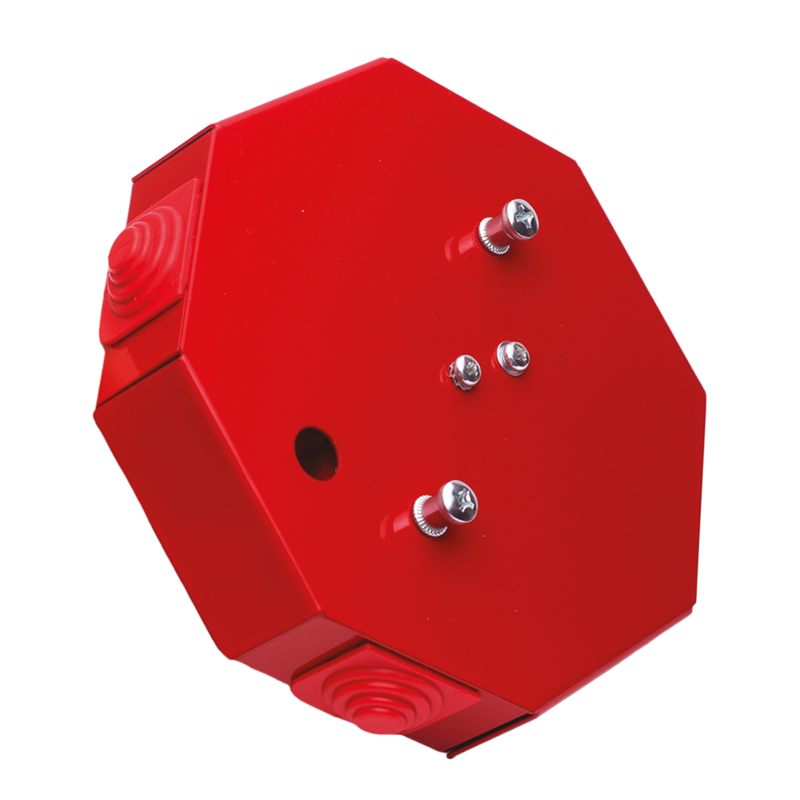

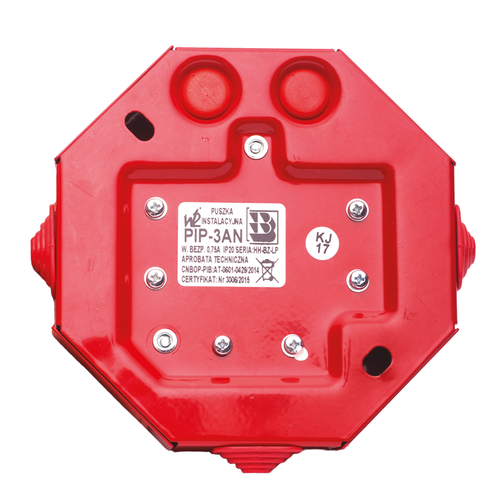

Puszka instalacyjna PIP-3AN wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia wyjść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia linii zasilających sygnalizator SG-Pgw lub sygnalizator SO-Pp11 poprzez bezpieczniki oraz linii synchronizacyjnej. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do ściany oraz dwie gwintowane nitonakrętki, do których (poprzez śruby M4) należy zamontować sygnalizator SG-Pgw lub SO-Pp11. Puszka PIP-3A charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej. Puszka PIP-3AN składa się z dwóch torów puszki PIP-1AN

Schemat połączeń PIP-3AN/ROZGAŁĘŹNA/4 ŻYŁY/4 mm²

puszka instalacyjna ppoż., PIP-3A, rozgałęźna, 4 żyły, 2,5mm, puszka ppoż., CNBOP, W2, ochrona przeciwpożarowa, przedłużanie przewodów ppoż.
