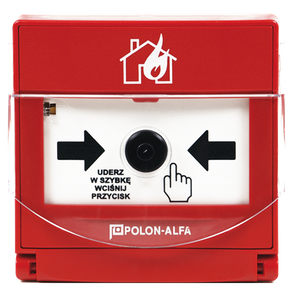

Ręczny ostrzegacz pożarowy ROP-63H wtynkowy IP55
- Przeznaczony do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ostrzegacz ROP-63H przeznaczony jest do montażu na zewnątrz obiektów.
Ręczny ostrzegacz pożarowy ROP-63H wtynkowy IP55
Przeznaczony do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz. Ostrzegacz ROP-63H przeznaczony jest do montażu na zewnątrz obiektów.
Zasada działania

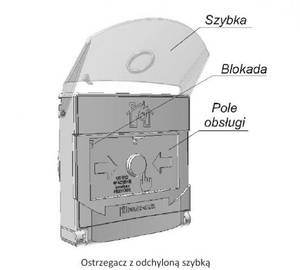

Ręczne ostrzegacze pożarowe ROP-63H działają (przełączają styki) po silnym uderzeniu w szybkę zabezpieczająca i wciśnięciu przycisku. Szybka zabezpieczająca pod wpływem uderzenia odskakuje do góry umożliwiając użycie przycisku. W ostrzegaczu tym nie ma układu elektronicznego i nie posiada on sygnalizacji zwrotnej przyjęcia sygnału przez centrale. Zmiana koloru strzałek na żółty informuje o zadziałaniu ostrzegacza. Fabrycznie ostrzegacze ROP-63H wyposażone sa w rezystor 1kΩ, umożliwiający instalowanie ich w instalacjach systemów IGNIS 1000 oraz nie produkowanych już TRLSAP 3, CSP 35.
Budowa

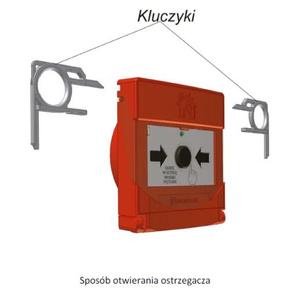

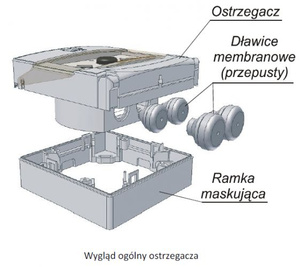

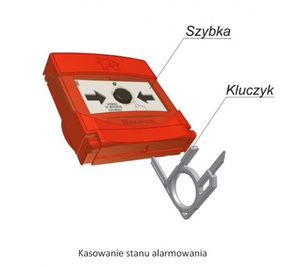

Ręczne ostrzegacze pożarowe ROP-63H mają obudowę wykonaną z czerwonego tworzywa. Wyposażone są w przezroczystą szybkę wykonaną z niełamiącego się tworzywa sztucznego, zabezpieczającą przed przypadkowym uruchomieniem ostrzegacza. Testowanie ostrzegaczy odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru tzn. uderzenia lub mocnego naciśnięcia szybki. Za pomocą specjalnego kluczyka możliwe jest przywrócenie stanu dozorowania ostrzegacza. Ostrzegacz ROP-63H posiada dodatkowe przepusty
i uszczelnienie wewnątrz obudowy, chroniące układy elektroniczne przed wpływem warunków atmosferycznych.
Dane techniczne
Rezystancja zwartych styków ≤150 mΩ
Min. komutowane napięcie 12 V
Maks. rezystancyjna obciążalność styków przy napięciu 0 VDC lub 50 VAC 3,0 A
Max przekrój żył przewodów 2,5 mm2
Zapas przewodu do dołączenia 15 cm
Otwór do montażu wtynkowego Ø80 x 22 mm(min)
Szczelność obudowy: IP 55
Temperatura pracy: -40°C ÷ +70°C
Wymiary 102,5 x 98 x 45,5 mm
Masa 0,25 kg
Schemat zacisków ostrzegacza ROP-63H
Miejsce instalowania i mocowanie wtynkowe ROP-63H
Ostrzegacze ROP-63H instaluje się na zewnątrz budynku, w miejscach łatwo dostępnych, dobrze widocznych, najlepiej w pobliżu dróg transportowych, na wysokości 1200-1600 mm, zgodnie z normą PKN-CEN/TS 54-14:2006 punkt 6.5.4. Rozstaw otworów do mocowania należy wytyczyć przy użyciu szablonu. Ostrzegacz montuje się na płaskiej powierzchni przy użyciu 2 kołków rozporowych Ø 6 i wkrętów z łbem walcowym, dostarczanych w komplecie z ostrzegaczem. Do montowania ostrzegacza wtynkowo należy wywiercić wiertłem koronowym do muru otwór o średnicy 80 mm (typowy otwór pod puszkę instalacyjną) i głębokości minimum 22 mm.
Wymiary i otwory montażowe ostrzegacza ROP-63H
Do mocowania ostrzegacza natynkowo należy zastosować ramkę maskującą RM-60-R.
Na ręczne ostrzegacze pożarowe ROP-63H wydany został przez JC CNBOP w Józefowie, jednostkę notyfikowaną nr 1438 w UE, Certyfikat Zgodności EC nr 1438/CPD/0091, potwierdzający zgodność ostrzegaczy z wymaganiami normy PN-EN 54-11:2004.
Ponadto spełniają także zasadnicze wymagania Dyrektyw Unii Europejskiej:
CPD 89/106/EWG dotyczącej wyrobów budowlanych;
EMC 2004/108/WE dotyczącej kompatybilności elektromagnetycznej.
