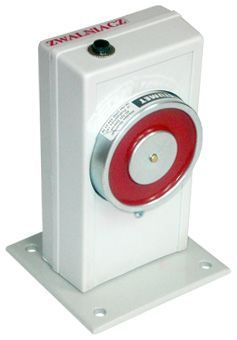

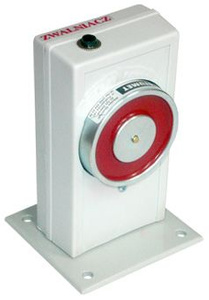

Trzymacz elektromagnetyczny EM-700N podłogowy
- Przeznaczony do stałego lub okresowego trzymania drzwi, stosowany w pomieszczeniach zamkniętych w systemach sygnalizacji pożaru.
- Zasilanie: 24 VDC ± 10%.
- Prąd pobierany: 80 mA
- Siła trzymania: 700N

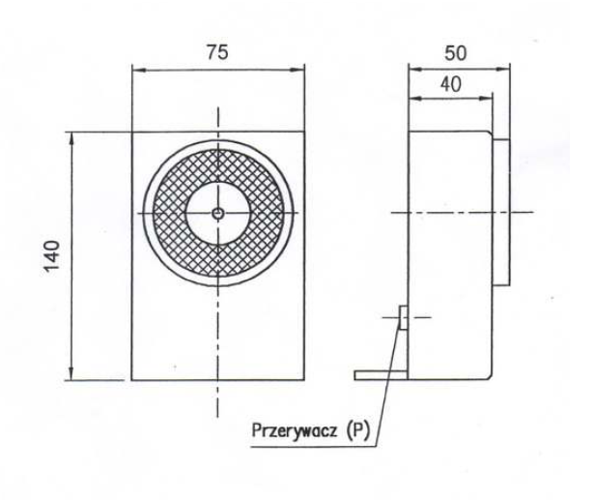

- Wymiary: 140x75x50 mm
- Montaż: podłogowy
Trzymacz elektromagnetyczny EM-700N podłogowy
Trzymacz elektromagnetyczny EM-700N to niezawodne urządzenie o napięciu zasilania 24 VDC ± 10%. Pobiera prąd o wartości 80 mA, a siła trzymania wynosi 700N. Jego wymiary to 140x75x50 mm, a montaż odbywa się w sposób podłogowy.
Przeznaczenie
Trzymacze elektromagnetyczne (zwalniaki) typu EM-700N są przeznaczone do stosowania w zestawach urządzeń przeciwpożarowych instalowanych w różnego rodzaju budynkach. Pełnią one rolę elementu wyzwalającego urządzenia w przypadku pożaru, zarówno w przypadku wykrycia dymu, jak i ręcznego uruchomienia za pomocą przycisków rewizyjnych.
Zastosowanie elektrotrzymaczy (naściennych i podłogowych)
Trzymacz elektromagnetyczny EM-700N jest skuteczny, bezpieczny i łatwy w montażu. Może być stosowany we wszystkich rodzajach drzwi i bram, zapewniając trzymanie z siłą nie mniejszą niż 700N. Elektrotrzymacz podłogowy znajduje zastosowanie w drzwiach jedno lub dwuskrzydłowych ppoż. oraz drzwiach ewakuacyjnych.
Zakres i warunki stosowania
Trzymacz elektromagnetyczny EM-700N może być stosowany jako element wykonawczy w zestawach sterowań urządzeniami przeciwpożarowymi, np. w drzwiach, bramach, klatach odcinających w kanałach wentylacji i klimatyzacji, czy zamknięciach otworów dolotowych powietrza w instalacjach oddymiających.
Budowa

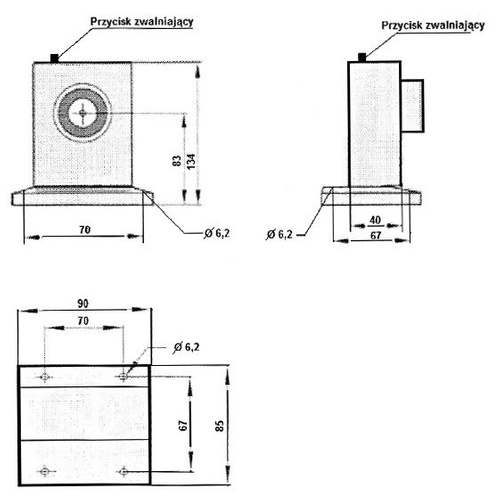

Trzymacz elektromagnetyczny EM-700N składa się z elektromagnesu montowanego na ścianie lub podłodze, wyposażonego w przycisk zwalniania trzymanych drzwi, oraz zwory elektromagnesu. Zwora posiada własną możliwość regulacji kąta ustawienia się do płaszczyzny korpusu zamontowanego na ścianie.
Montaż
Zwalniak elektromagnetyczny montuje się na drzwiach lub w miejscu wskazanym przez dokumentację obiektu, a podłączenie elektromagnesu należy wykonać według rysunku przewodem 2x1,5mm lub 2x2,5mm w zależności od długości linii zasilania.
Uruchomienie
Po dokonaniu montażu mechanicznego i podłączeniu zasilania, elektromagnes przystosowany jest do pracy ciągłej uzyskując siłę trzymania według wskazań producenta przy zachowaniu spadku napięcia nie większej niż 10%.
