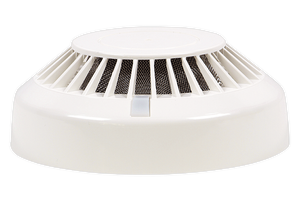

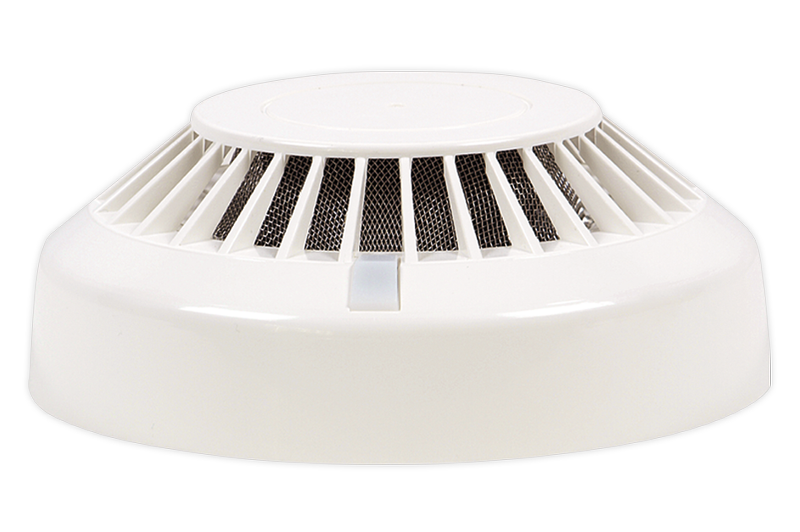

Optyczny czujnik dymu DOR-40

Przeznaczenie

Optyczny czujnik dymu DOR 40 jest przeznaczony do wykrywania widzialnego dymu, towarzyszącego powstawaniu większości pożarów. Umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Czujka charakteryzuje się znaczną odpornością na wiatr, na zmiany ciśnienia i kondensację pary wodnej. Ma dużą czułość na dym widzialny.

Dane techniczne:
Napięcie pracy: 12 ÷ 28 V DC
Maksymalny pobór prądu ≤ 60 μA
Prąd alarmowania 20 mA
Czułość czujki 0,2 dB/m
Maksymalna wysokość instalowania 12 m
Maksymalna powierzchnia dozorowania  od 60 do 80 m²
Temperatura pracy od - 25 °C do + 55 °C
Dopuszczalna wilgotność względna do 95 % przy 40 °C
Wymiary (bez gniazda) Ø 115 x 43 mm
Masa (bez gniazda) 0,15 kg
Kolor czujki biały

Budowa czujki DOR-40

Zasadniczą częścią czujki jest układ detekcyjny, w skład którego wchodzą: dioda nadawcza podczerwieni oraz dioda odbiorcza. Diody te zamocowane są w uchwycie
w taki sposób, aby światło emitowane przez diodę nadawczą nie docierało bezpośrednio do diody odbiorczej.
Układ detekcyjny (uchwyt z diodami) mocowany jest bezpośrednio do płytki drukowanej, zawierającej elektronikę z procesorem nadzorującym pracę czujki. Labirynt zabezpiecza przed wnikaniem zewnętrznego światła do układu detekcyjnego. Metalowa siatka zapobiega wnikaniu do układu detekcyjnego drobnych owadów i większych zanieczyszczeń. Całość umieszczona jest w wykonanej z białego tworzywa obudowie, na którą kładają się: koszyk, osłona czujki oraz ekran.
DOR-40 współpracuje z gniazdem G-40, do którego podłączane są przewody linii dozorowej.

Zasada działania czujki DOR-40

Podstawą działania optycznej czujki dymu DOR-40 jest zasada Tyndala - rozpraszanie promienia świetlnego na cząsteczkach dymu. Zasadniczą częścią czujki DOR-40 jest układ optyczny, składający się z diody elektroluminescencyjnej, emitującej światło w zakresie podczerwieni oraz fotodiody, będącej odbiornikiem promieniowania. Układ optyczny i komora pomiarowa wokół niego, osłonięte są labiryntem. Konstrukcja labiryntu optycznego zapewnia tłumienie światła zewnętrznego oraz promieniowania pochodzącego od odbić wewnętrznych światła emitowanego przez diodę nadawczą. Wnikające do wnętrza komory pomiarowej cząsteczki dymu odbijają światło emitowane przez diodę nadawczą. Odbite światło dociera do fotodiody powodując powstanie fotoprądu, który po wzmocnieniu i przetworzeniu na postać cyfrową analizowany jest przez mikroprocesor zawarty w czujce.
Stan alarmowania czujki sygnalizowany jest świeceniem czerwonej diody, umieszczonej na obudowie czujki.
Wskaźnik umożliwia szybką lokalizację alarmującej czujki i stanowi pomoc przy okresowym sprawdzaniu działania czujki. Jeżeli czujka jest źle widoczna można do niej dołączyć dodatkowy optyczny wskaźnik zadziałania w widocznym miejscu.
Czujka DOR-40 jest czujką wyposażoną w cyfrowy mechanizm samoregulacji, tzn. utrzymuje stałą czułość przy postępującym zabrudzeniu komory pomiarowej. Po przekroczeniu założonego progu alarmu czujka wysyła do centrali sygnał alarmu.

Eksploatacja

Optyczna czujka dymu DOR-40 podczas eksploatacji powinna być poddawana okresowej kontroli, którą przeprowadza się w celu stwierdzenia właściwego działania czujki i jej poprawnej współpracy z centralą. Kontrola powinna być przeprowadzana nie rzadziej niż co 6 miesięcy. Sprawdzanie działania można przeprowadzać przy użyciu imitatora dymu lub dymnika. Długotrwała eksploatacja optycznej czujki dymu DOR-40 może spowodować nagromadzenie się kurzu w wewnętrznej optycznej komorze czujki. Po przekroczeniu zakresu samoregulacji w wyniku postępującego zabrudzenia komory optycznej, czujka może wejść w stan alarmowania. Dlatego konieczne jest wcześniejsze oczyszczenia układu optycznego czujki: labiryntu i soczewek diod - nadawczej i fotodiody.

Instalacja

Czujki DOR-40 instaluje się przy użyciu gniazd G-40 (wysokość, rozmieszczenie) zgodnie z wytycznymi, wskazanymi przez CNBOP.

Schemat podłączania DOR-40

Dodatkową sygnalizację optyczną pojedynczej czujki lub grupy czujek, można uzyskać przez dołączenie wskaźnika zadziałania WZ-31.
Przewody instalacji alarmowej układa się zgodnie z przepisami obowiązującymi dla instalacji niskonapięciowych (poniżej 42 V).
