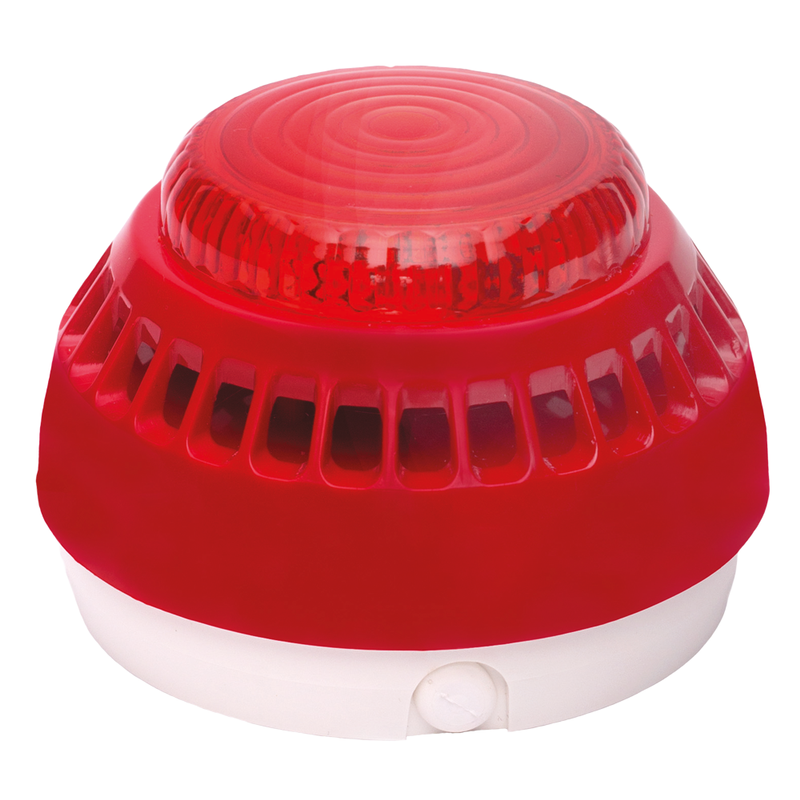

Sygnalizator akustyczny SA-K7 - lampa z zespołem diod LED

Sygnalizator optyczno-akustyczny SA-K7 z lampą LED przeznaczony do sygnalizacji akustycznej z sygnalizacją optyczną w systemach sygnalizacji pożaru.

Dane techniczne:

Napięcie zasilania 16 - 32,5V DC
Pobór prądu w stanie spoczynku 0 mA
Pobór prądu w stanie działania < 65 mA
Natężenie dźwięku z odległości 1m >100 dB
Szczelność obudowy IP 21C
Wymiary Ø 115 x 76 mm

Budowa sygnalizatora:

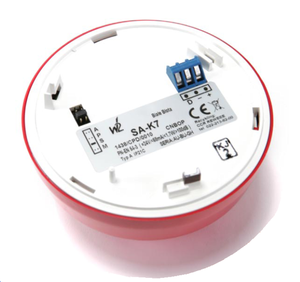

Sygnalizator składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa niepalnego ABS. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizator posiada możliwość wyboru jednego z czterech sygnałów akustycznych. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego WSD-1 istnieje możliwość wyłączenia sygnału dźwiękowego. Druga część - gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1A.

Schemat połączeń sygnalizatora SA-K7:

Zwora w położeniu:
A - Sygnał karetki pogotowia
P - Sygnał policji
S - Sygnał straży pożarnej
M - Sygnał techniczny

Uwaga: Sygnalizator SA-K7 montowany jest poprzez puszkę instalacyjną PIP-1A.
