- Napięcie zasilania: 24V DC
- Pobór prądu w stanie spoczynku: 0 mA
- Pobór prądu w stanie działania: 60 mA
- Szczelność obudowy: IP 53D
- Wymiary: Ø115x63 mm

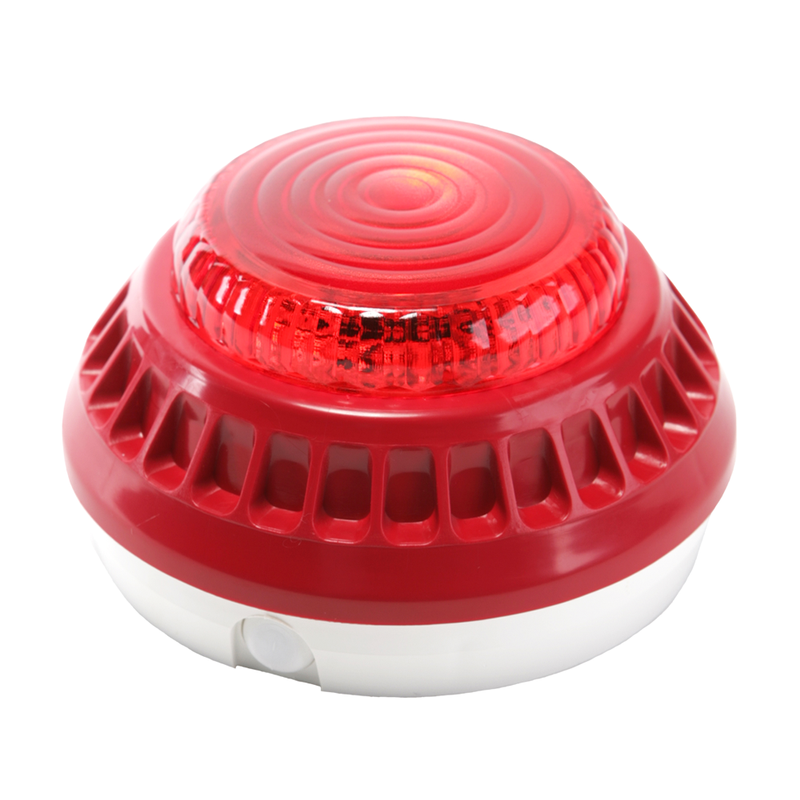

Sygnalizator optyczny SO-PD11 - lampa z zespołem diod LED
Sygnalizator optyczny SO-PD11 przeznaczony jest do sygnalizacji optycznej - lampą sygnalizacyjną z zespołem diod LED w wewnętrznych systemach sygnalizacji pożaru.
Dane techniczne:
Napięcie zasilania 24 VDC Pobór prądu w stanie spoczynku 0 mA Pobór prądu w stanie działania < 60 mA Szczelność obudowy IP 53D Wymiary Ø 115 x 63 mm
Budowa sygnalizatora:

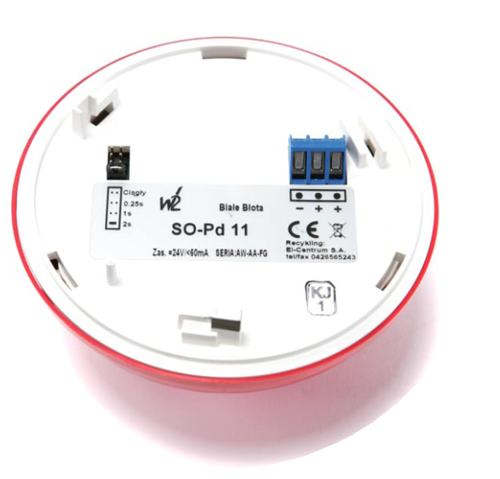

Sygnalizator składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z niepalnego tworzywa ABS. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie jednej z trzech różnych częstotliwości błysków lub możliwość włączenia światła ciągłego. Druga część - gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1A.
Schemat połączeń sygnalizatora SO-PD11:
Ciągłe: światło ciągłe 0,25s: częstotliwość błysków 4Hz 1s: częstotliwość błysków 1Hz 2s: częstotliwość błysków 0,5Hz
Uwaga: Sygnalizator SO-Pd11 montowany jest poprzez puszkę instalacyjną PIP-1A - Orzeczenie CNBOP Nr 878/BA/02 oraz Rekomendacja Techniczna CNBOP Nr RT CNBOP-0015/2008
