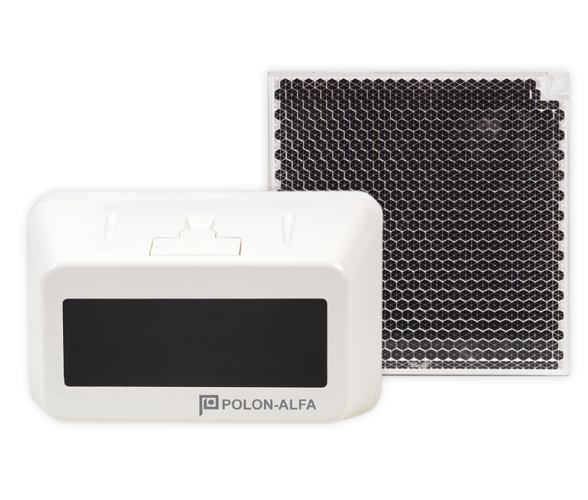

Liniowa czujka dymu DOP-40R

Obudowa czujki, wykonana z tworzywa sztucznego, zawiera wewnątrz układy elektroniczne i optyczne nadajnika oraz odbiornika a także diodę laserową, ułatwiającą wyznaczenie toru optycznego czujki. Soczewki dla koncentracji wiązki podczerwieni osłonięte są zdejmowalnym filtrem.

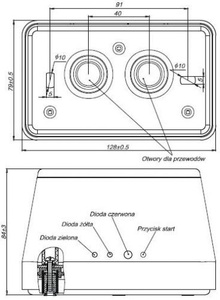

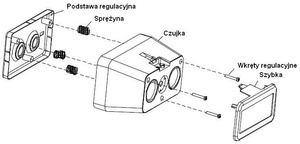

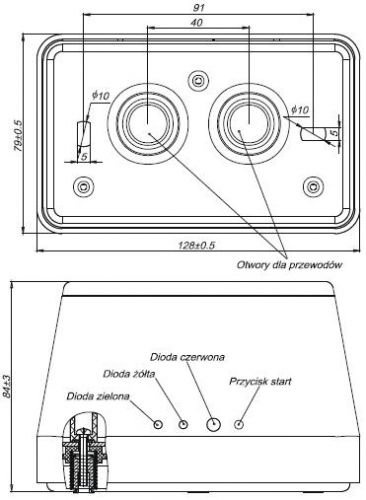

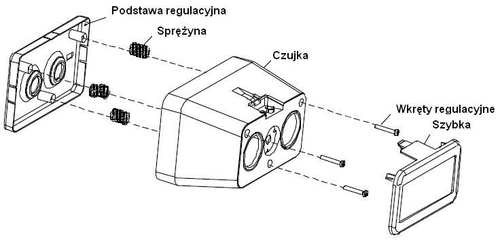

Czujka jest mocowana do ściany przy użyciu metalowej podstawy regulacyjnej. Z przodu czujki znajdują się trzy diody świecące oraz przycisk START, uruchamiający proces dostrajania się czujki.

Diody świecące sygnalizują odpowiednio: - zielona - stan dostrajania się czujki przy zbyt dużym poziomie sygnału; - żółta - stan dostrajania się czujki przy zbyt małym poziomie sygnału; - czerwona - stan alarmowania; - brak świecenia - stan dozorowania po prawidłowym zestrojeniu czujki z reflektorem/zespołem reflektorów.

Zasada działania czujki polega na ciągłej analizie przez mikroprocesor przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a reflektorem/zespołem reflektorów. Czujka może znajdować się w jednym z czterech stanów pracy: dozorowania, alarmowania, uszkodzenia (przerwania strumienia światła), uszkodzenia wynikającego z zabrudzenia.

Specyfikacja techniczna

Prąd dozorowania: 8 – 30mA

Prąd alarmowania: 20 – 100 mA

Zasilanie: 9,6 – 28 VDC

Zasięg pracy: 5 – 100m

Powierzchnia dozorowania: max 1200m2

Wykrywane pożary testowe: TF1 do TF5

Temperatura pracy: -25ºC ÷ +55ºC
