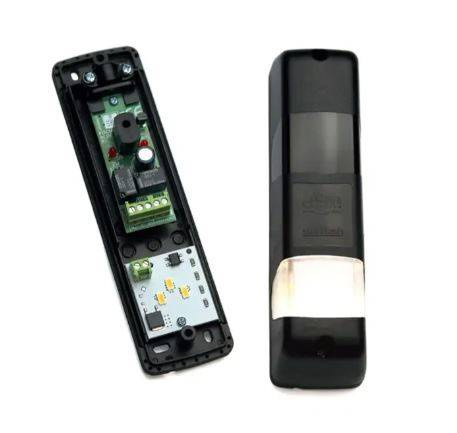

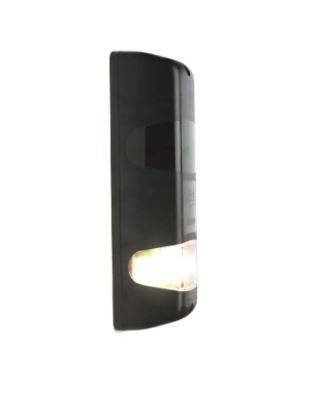

Fotokomórka natynkowa z lampą oświetleniową DTM SLIMFLASH B
- Stosowana w systemach bramowych jako bariera bezpieczeństwa.
- Zasilanie: 12-24V DC/AC
- Zasięg działania: do 15 m
- Regulacja kąta patrzenia: 200° w poziomie
- Temp. pracy: -20°C / +55°C
- Wymiary: 38x36x145 mm
- Stopień ochrony: IP54
Fotokomórka SLIMFLASH B jest podwójnym elementem bezpieczeństwa w automatyce bramowej – barierą bezpieczeństwa oraz lampą oświetleniową. Wąska obudowa z obrotową optyką dają szerokie możliwości montażu. Wbudowana lampa upraszcza instalację automatyki a użyte w niej światło LED gwarantuje wieloletnią, bezobsługową pracę. Umieszczenie lamp na granicach szerokości światła bramy wskazuje miejsce wjazdu w warunkach ograniczonej widoczności a po podłączeniu czujnika zmierzchowego służy jako oświetlenie podjazdu.
PARAMETRY PODSTAWOWE
| gabaryty zewnętrzne obudowy (szer. x głęb. x wys.): |
38x36x145mm |
| sposób montażu: |
obudowa natynkowa, bryzgoszczelna, IP-54 |
| materiał obudowy: |
ABS, poliwęglanowe klosze |
| temperatura pracy (min.max.): |
-20°C / +55°C |
| waga: |
165g |
|
PARAMETRY FOTOKOMÓRKI
| gwarantowany zasięg działania: |
1-15m |
| regulacja kąta patrzenia: |
200° w poziomie |
| zasilanie nadajnika i odbiornika: |
12…24V AC/DC ±10% |
| pobór prądu odbiornika: |
max. 25mA |
| pobór prądu nadajnika: |
max. 25mA |
|
PARAMETRY LAMPY OŚWIETLENIOWEJ
| zasilanie lampy oświetleniowej: |
12…24V AC/DC ±10% |
| pobór prądu lampy oświetleniowej: |
2x 120mA |
| moc |
2x 3W |
| technologia: |
LED |
| żywotność: |
<50 000 h |
| odporność na wstrząsy i wibracje: |
wysoka |
|
ELEMENTY WYKONAWCZE
| wyjścia stykowe (typ / maksymalne obciążenie): |
NO lub NC / 1A (24V AC/DC) |
|
FUNKCJONALNOŚĆ
| regulowany kąt patrzenia: |
200° w poziomie w nadajniku i odbiorniku, umożliwia zamontowanie fotokomórki na płaszczyźnie równoległej do płaszczyzny bramy |
| interfejs użytkownika: |
diody świecące, sygnalizujące podłączenie zasilania oraz ułatwiające synchronizację promienia nadajnika z odbiornikiem |
| dodatkowe zabezpieczenie: |
układ wyjściowy o zwiększonym stopniu bezpieczeństwa (w przypadku uszkodzenia, wyjście fotokomórki przechodzi zawsze w stan naruszenia) |
| zabezpieczenie przed zakłócaniem się 2 par fotokomórek: |
funkcja synchronizacji (wymaga zasilania AC) |
|
Instrukcje, certyfikaty i atesty:
- Instrukcja DTM System SLIM FLASH - [PL]
- certyfikat CE DTM System SLIM FLASH - [PL]
