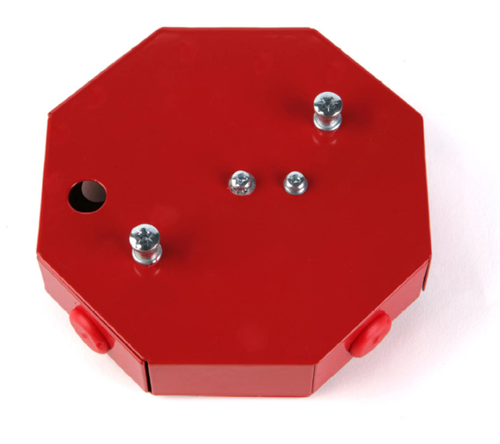

Puszka instalacyjna ppoż. PIP-1AN z bezpiecznikiem 0,375 A

Puszka instalacyjna ppoż. PIP-1AN z bezpiecznikiem 0,375 A

Puszka instalacyjna ppoż. PIP-1AN z bezpiecznikiem 0,375A przeznaczona jest do podłączenia sygnalizatorów np. typu SA-K5, SA-K6, SA-K7, jak i głośników systemów rozgłaszania przewodowego (DSO). Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru. Puszka instalacyjna PIP-1AN posiada Orzeczenie CNBOP Nr 878/BA/02 oraz Rekomendację Techniczną CNBOP Nr RT CNBOP-0015/2008.

Specyfikacja techniczna

Napięcie zasilania max 125V AC
Zakres prądowy 0,375A
Średnica kabla instalacyjnego max Ø 10 mm
Przekrój przewodu max 4 mm²
Szczelność obudowy IP 20
Wymiary (ośmiokąt x h) 108 x 30 mm

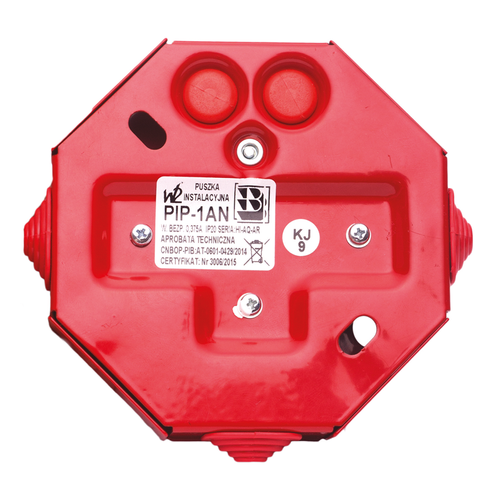

Budowa PIP-1AN

Puszka instalacyjna do systemów pożarowych PIP-1A wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-1A charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej. Puszka umożliwia poprowadzenie do dwóch przewodów ze ściany.
